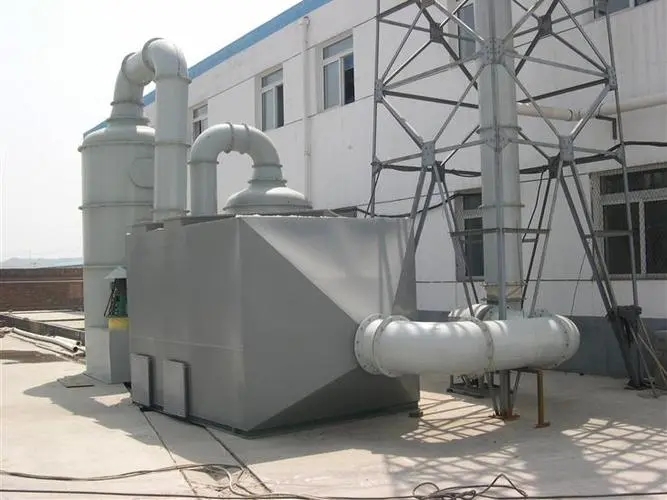

活性炭吸附塔堵截及剪切所需壓力值
一、壓力損失的基礎原理與計算模型
公式應用：在活性炭吸附箱的設計中，常用經驗公式△p=K·Z·U^1.5來計算壓力損失，其中K為與活性炭規格相關的系數（如8目破碎炭的K值為0.011，610目為0.023，46mm粒炭則為0.0036），Z代表活性炭層高度（cm），U為氣體線速度（cm/s）。該公式揭示了不同顆粒尺寸對阻力***性的影響規律。例如，較小顆粒雖能提供更***比表面積但會顯著增加風阻，需在吸附效率與能耗間平衡。
流體力學關聯性：通過雷諾數Re=D_pvρ/μ評估氣流狀態（層流或湍流），進而確定摩擦系數f，***終得出吸附劑層的壓降ΔP?=f·(h?·D_p·ρv²)/2。此方法結合了多孔介質內的流動***性，適用于精細化設計場景。
二、工程實踐中的典型參數范圍
過濾風速控制：實際項目中通常將過濾風速設定在0.2~0.6m/s區間內。以某案例為例，當采用雙層炭床結構（總長度4.3m）、炭層厚度0.35m時，計算出的過濾風速約為0.392m/s，既保證了充分接觸時間又避免過度壓實導致的阻塞風險；
空塔氣速匹配：空塔截面風速一般控制在0.8~1.2m/s范圍內。若取炭體寬度2.2m、塔高2.5m，則對應空塔風速可達1.01m/s，符合行業推薦標準且兼顧經濟性。這種低速設計有助于減少顆粒間的剪切力，降低床層變形概率。
三、影響因素的綜合考量
活性炭物理***性的作用：孔隙率（通常取0.75）、堆積密度（約470kg/m³）及顆粒形狀等因素直接影響著氣流通道的穩定性。高孔隙率意味著更復雜的微觀路徑，可能加劇局部渦流現象從而提升實際壓降；而球形度***的顆粒可***化排列方式，減小流動阻力；
動態效應補償：考慮到長期運行后的床層沉降和板結趨勢，設計時常預留安全余量。如通過增加碳層間距至0.5m或設置氣體分布器來均化流速分布，有效預防因流速不均引發的異常壓升。
四、***化策略與實施要點
分級裝載技術：采用不同粒徑組合填充，利用***顆粒支撐骨架、小顆粒填充間隙的方式，可在維持高吸附容量的同時改善通透性；
反吹再生機制：定期實施逆向氣流沖洗，既能清除累積雜質恢復初始孔隙結構，又可避免持續高壓差造成的機械疲勞損傷；
智能監控系統：實時監測進出口壓差變化，當檢測到超過閾值時自動啟動預警程序，及時調整前置除塵裝置或更換失效活性炭單元。
綜上所述，活性炭吸附塔的堵截及剪切所需壓力并非固定值，而是受多種因素共同作用的動態平衡結果。在實際工程應用中，建議結合具體工況條件進行定制化設計，并持續跟蹤運行數據以實現***性能表現。
