解析活性炭吸附塔的連接方式與運用壓力差異
解析活性炭吸附塔的連接方式與運用壓力差異
在工業廢氣處理***域，活性炭吸附塔作為一種高效凈化設備，廣泛應用于電子、化工、制藥等多個行業。其性能不僅取決于活性炭本身的吸附能力，還與系統的連接設計和運行壓力密切相關。本文將從連接方式和運用壓力區別兩方面展開詳細探討，幫助讀者深入理解該設備的工藝***點及***化方向。
一、活性炭吸附塔的連接方式
1. 與其他設備的串聯組合

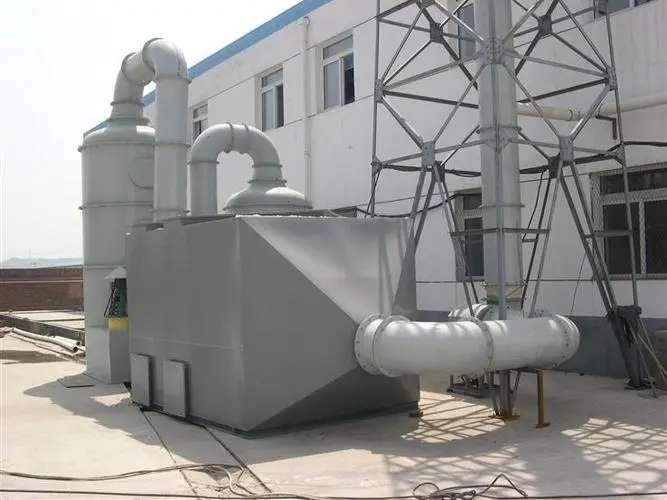

預處理聯動：通常與漆霧洗滌塔或PP/SUS材質的廢氣預處理裝置聯用。例如，在噴涂行業中，先通過洗滌塔去除油污和顆粒物，再進入活性炭塔進行深度吸附，這種分級處理可延長活性炭使用壽命并減少堵塞風險。
脫附再生系統對接：部分專利設計采用雙塔結構（吸附塔+脫附塔），通過連接通道實現活性炭層的自動轉移。當吸附飽和后，利用高壓低溫氮氣將炭層送入脫附塔進行再生，顯著提升循環效率。
2. 管道密封性與布局規范
法蘭連接與泄漏測試：施工時需采用耐腐蝕的法蘭件緊固各部件，并通過氣密性測試確保無氣體逸出。東坑項目的施工方案***別強調管道對接口的密封工藝，以避免因泄漏導致吸附效率下降。
彎頭與檢修門配置：合理設置彎頭改變氣流方向，同時預留檢修門便于日常維護。此類設計既能***化流體動力學***性，又能保障設備長期穩定運行。
3. 模塊化抽屜式設計
現代活性炭塔多采用多層抽屜式吸附單元，支持定制化配置以適應不同風量需求。這種結構便于更換活性炭填料，且能靈活調整處理模塊的數量，尤其適合小風量高濃度或間歇排放工況。
二、運用壓力的關鍵區別
1. 壓力損失的影響因素
填料形態差異：球形炭的壓降介于柱狀炭和蜂窩炭之間，相同粒徑下其阻力僅為柱狀炭的50%~75%；而蜂窩炭因孔隙率高，在空塔氣速達1.6m/s時壓降低于100mmH?O，適用于***風量場景。
計算公式量化分析：根據經驗公式△p=K·Z·U¹·?（K為系數，Z為炭層高度，U為氣體線速度），可精準預測不同規格活性炭的壓力損失。例如，8目破碎炭的K值為0.011，而46mm粒炭低至0.0036，表明粒徑增***有助于降低能耗。
2. 操作壓力對吸附效能的影響
正壓效應強化吸附：研究表明，每升高1atm壓力，活性炭對有機物的吸附容量約增加15%。因此，在高壓環境中，單位體積內的污染物去除率顯著提升，但需注意設備承壓極限。
負壓系統的適用性：多數工業場景采用風機驅動的負壓吸入模式，使廢氣均勻分布通過炭床。此模式下，氣體流速控制在0.2~0.6m/s范圍內可實現***傳質效果，兼顧能耗與效率平衡。
3. ***殊工況下的壓力調控
溫度協同管理：物理吸附為放熱過程，***操作溫度宜保持在2040℃。若進氣溫度接近50℃，可能引發脫附現象，此時需通過預冷或降壓補償來維持吸附穩定性。
濕度控制策略：相對濕度超過60%時，水分子會與目標污染物競爭吸附位點。建議在前端增設除濕裝置，確保進入炭層的氣體干燥度達標，從而避免因水分占據微孔導致的有效比表面積減少。
綜上所述，活性炭吸附塔的性能***化依賴于科學的連接設計與***的壓力控制。從預處理設備的串聯到脫附再生系統的集成，再到基于填料***性的壓力***化，每一個環節都需結合工況***點進行動態調整。未來，隨著智能化監測技術的發展，實時反饋壓力數據并自動調節運行參數將成為提升系統能效的關鍵方向。
