活性炭吸附箱的焊接工業可是個仔細的活

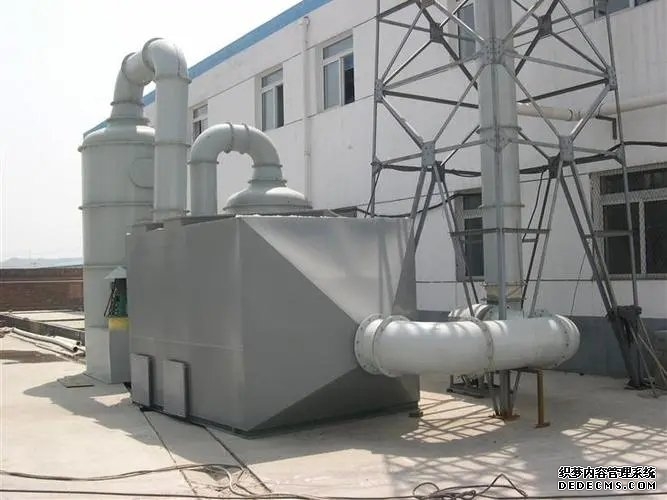

在工業環保設備***域，活性炭吸附箱扮演著至關重要的角色。它主要用于處理有機廢氣，通過活性炭的吸附作用，將空氣中的有害物質過濾凈化，為環境保護提供了有力支持。而活性炭吸附箱的焊接工藝，更是決定其質量與性能的關鍵環節，容不得絲毫馬虎。



 一、焊接前的準備：精心籌備是基礎

1. 材料選擇

    活性炭吸附箱通常采用不銹鋼材質，如304或316不銹鋼。這些材料具有******的耐腐蝕性，能夠抵抗廢氣中各種化學物質的侵蝕。在選擇焊接材料時，必須確保其與箱體材質相匹配。例如，對于304不銹鋼，焊條一般選用E308型號，以保證焊接接頭的化學成分和力學性能與母材相近，防止出現因成分差異導致的腐蝕或強度降低等問題。

2. 設計與下料

    吸附箱的設計要考慮氣流分布均勻性和活性炭裝卸的便利性。在焊接前，需要根據設計圖紙***下料。下料尺寸的誤差會直接影響箱體的組裝精度，進而影響整個吸附箱的性能。比如，板材的切割長度誤差應控制在±1mm以內，這樣才能保證后續拼接時的縫隙均勻，減少焊接缺陷的產生。

3. 清潔工作

    焊接前的清潔工作極為關鍵。要清除板材表面的油污、鐵銹和雜質等。因為這些物質在焊接過程中可能會產生氣孔、夾渣等缺陷。可以使用專用的金屬清洗劑進行擦拭，然后用干凈的抹布擦干，確保焊接表面潔凈無污。



 二、焊接過程：精細操作是核心

1. 焊接方法的選擇

    常見的焊接方法有氬弧焊、電弧焊等。對于活性炭吸附箱這種對密封性和外觀要求較高的設備，氬弧焊是較為理想的選擇。氬弧焊具有電弧穩定、熱量集中、焊縫成型美觀等***點。在焊接過程中，氬氣作為保護氣體，可以有效地隔***空氣，防止焊縫金屬被氧化，從而獲得高質量的焊縫。例如，在焊接吸附箱的門縫等關鍵部位時，氬弧焊能夠保證焊縫的致密性，防止廢氣泄漏。

2. 焊接參數的控制

    焊接電流、電壓和焊接速度等參數對焊接質量有著重要影響。如果焊接電流過***，可能會導致焊縫燒穿，尤其是在焊接較薄的板材時。相反，電流過小則會使焊縫熔深不足，影響焊接強度。一般來說，對于厚度為3mm的不銹鋼板，焊接電流控制在80  120A之間，電壓在15  20V之間，焊接速度保持在10  15cm/min左右。同時，要根據實際焊接情況適時調整參數，確保焊縫的質量。

3. 焊接順序的規劃

    合理的焊接順序可以減少焊接變形。對于活性炭吸附箱，一般先焊接內部骨架，再焊接外部面板。在焊接骨架時，采用對稱焊接的方法，即從中間向兩邊或者交替焊接，這樣可以平衡焊接應力，防止箱體變形。例如，在一個方形吸附箱的框架焊接中，先焊接四條邊的中間部分，然后再依次焊接四個角，這樣可以使焊接產生的應力均勻分布，保證箱體的形狀規則。

 三、焊接后的檢驗：嚴格把關是保障

1. 外觀檢查

    焊接完成后，***先要進行外觀檢查。合格的焊縫應該成型******，寬度均勻，余高適中，沒有明顯的咬邊、氣孔、裂紋等缺陷。可以通過肉眼觀察和簡單的量具測量來檢查。例如，焊縫的寬度偏差應控制在±1mm以內，余高不超過2mm。如果發現外觀缺陷，要及時進行修補。

2. 無損檢測

    為了確保焊接質量，還需要進行無損檢測，如探傷檢測。這種方法可以檢測出焊縫內部的缺陷，如未焊透、夾渣等。對于活性炭吸附箱這種涉及有害廢氣處理的設備，無損檢測是必不可少的環節。一旦發現內部缺陷，必須按照相關標準進行返修，直至焊接質量符合要求。



總之，活性炭吸附箱的焊接工藝是一個系統工程，每個環節都需要精心操作和嚴格控制。只有這樣，才能生產出高質量、高性能的活性炭吸附箱，為工業廢氣處理提供可靠的設備保障。
